Blenderで円が時計回りに出てくるワイプアニメーションを作る方法【シェーダーノードで再現】

はじめに

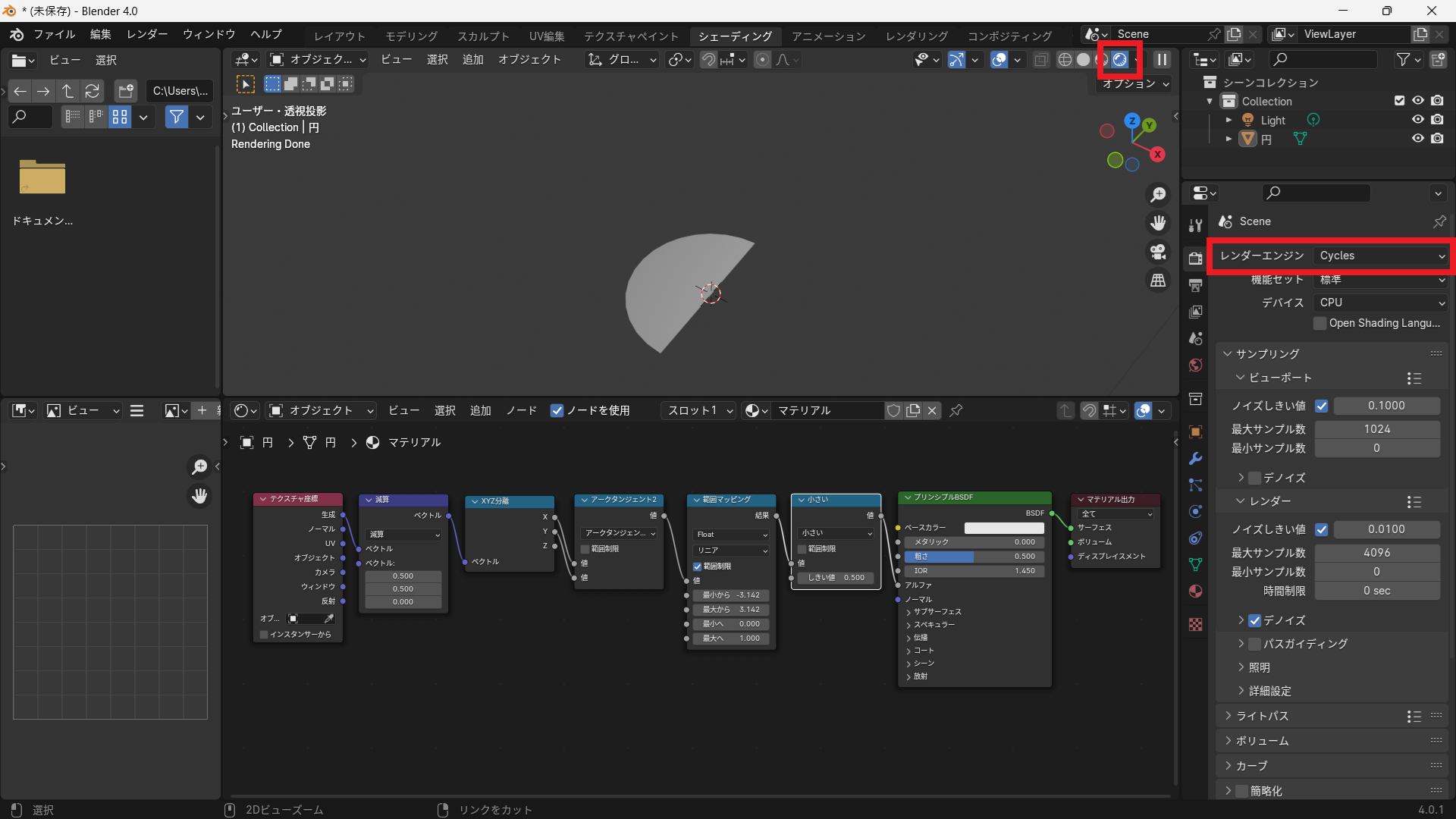

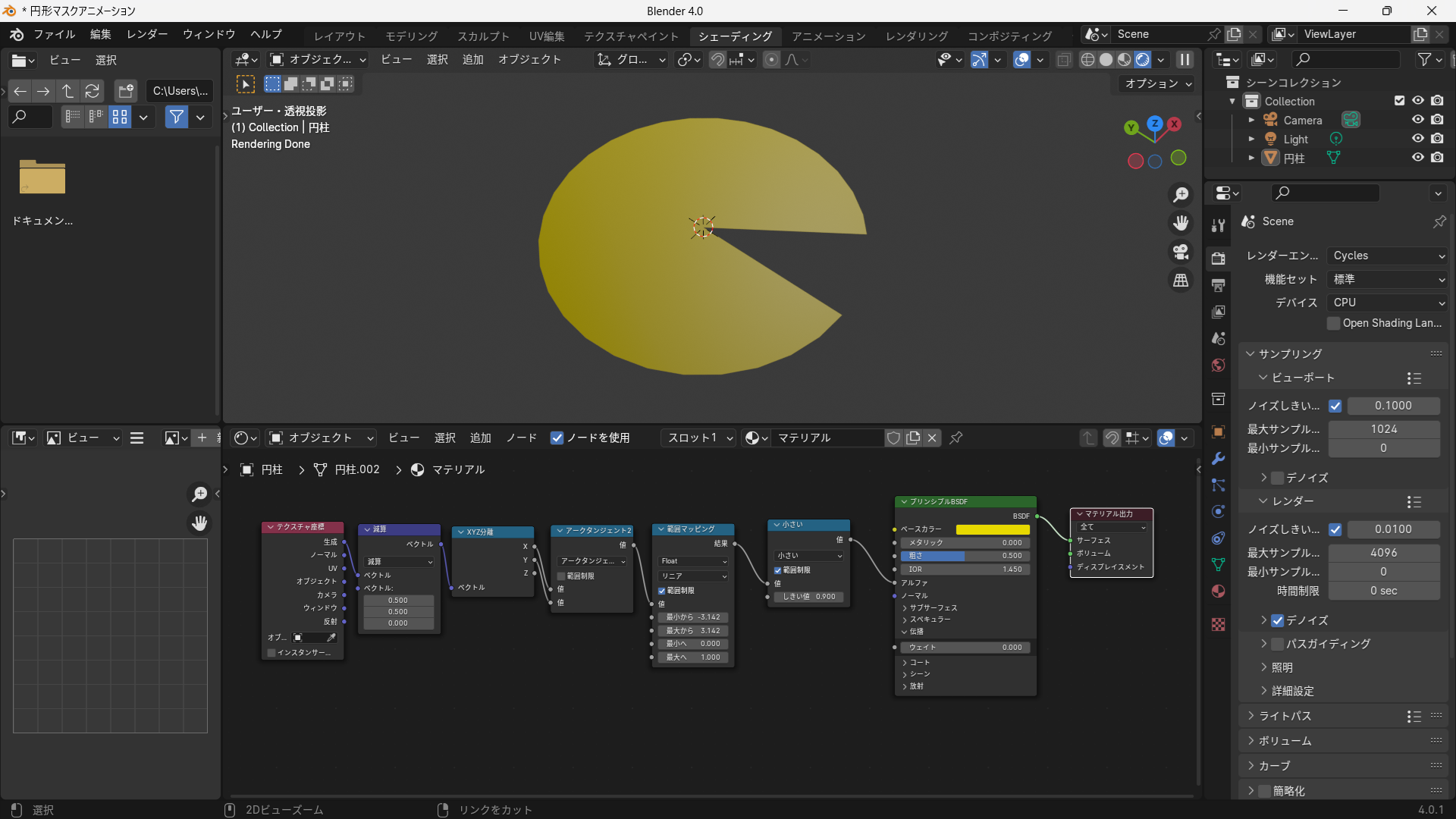

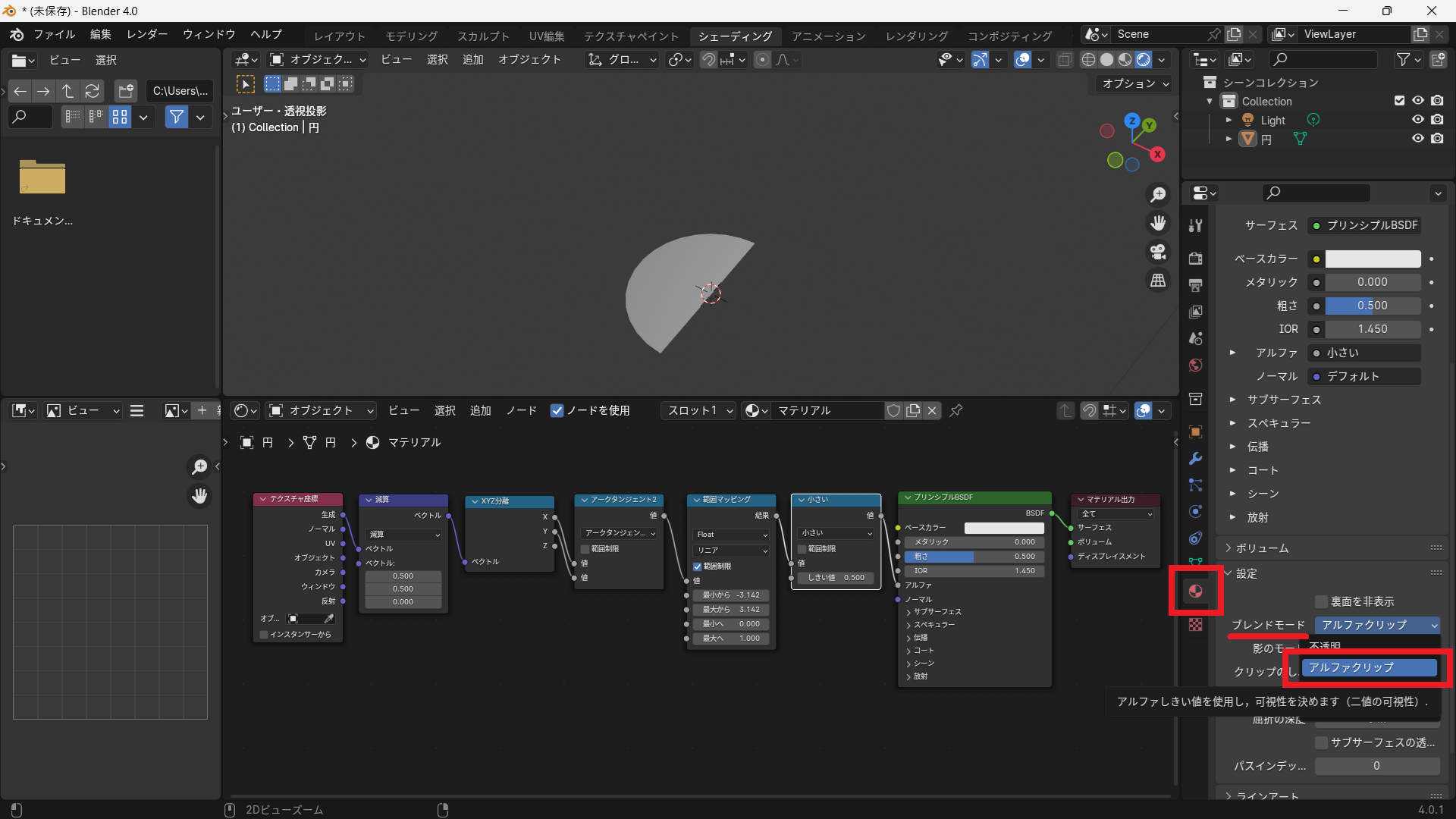

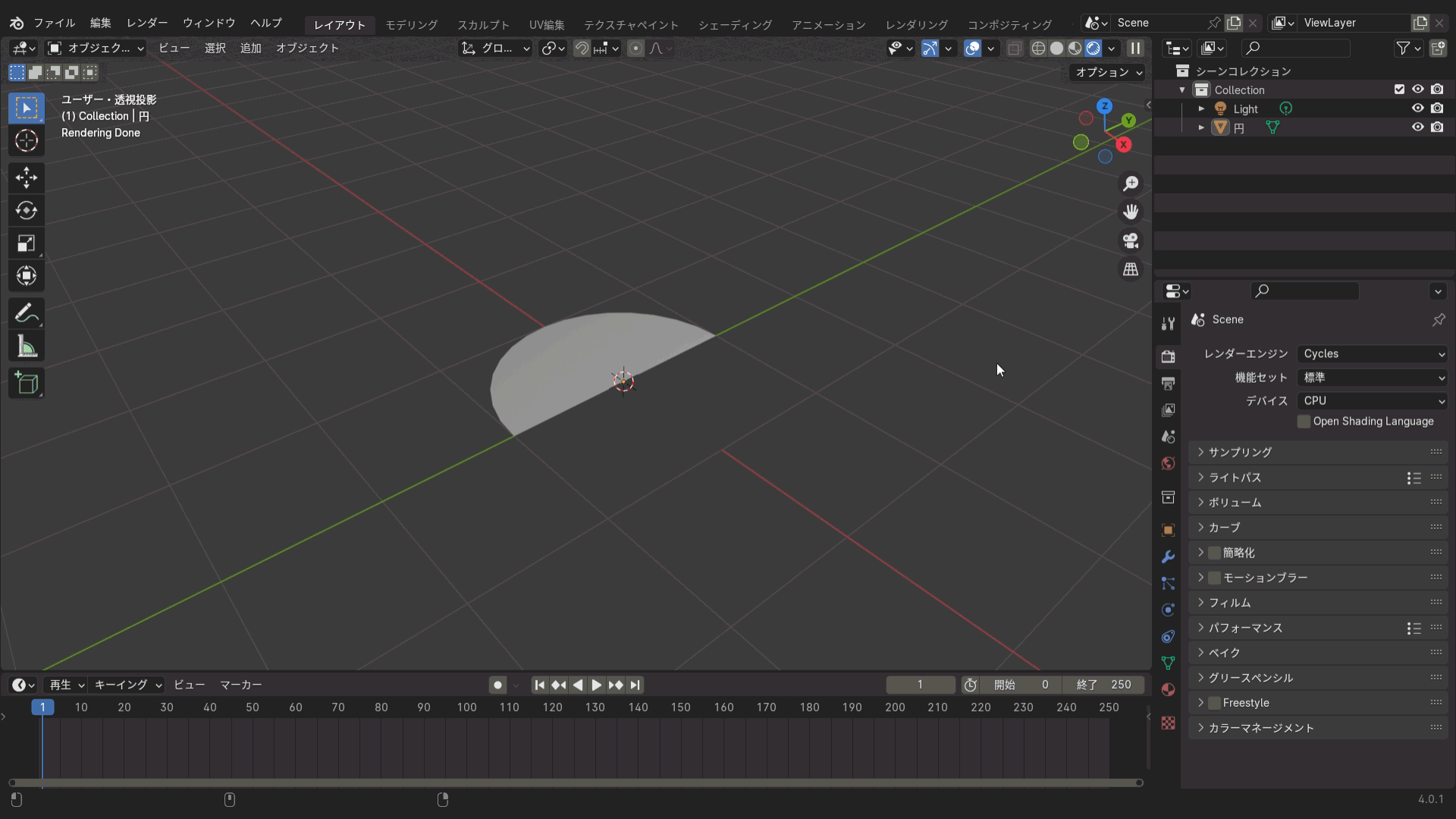

Blenderで「円が時計回りに広がっていくようなワイプアニメーション」を作りたい場合、実はシェーダーノードだけで表現できます。
この方法を使えば、マスクや動画編集を使わずに、マテリアルだけで円が回転しながら出てくる演出が可能です。
この記事では、ベクトル演算や数式(Math)ノードなどを組み合わせて、扇形マスクを作る手順を紹介します。

準備：オブジェクトとマテリアル

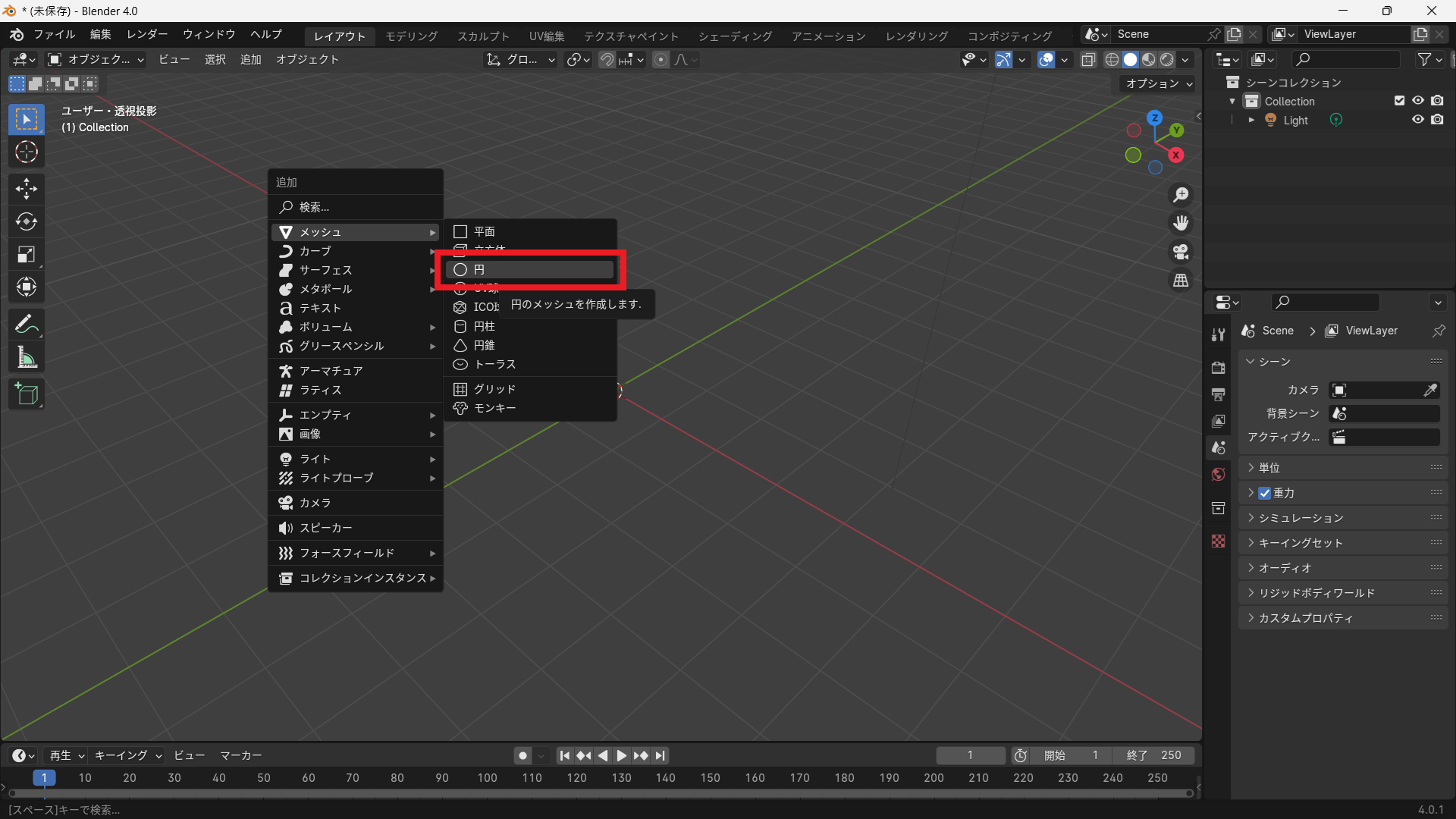

円（Circle）を追加します。

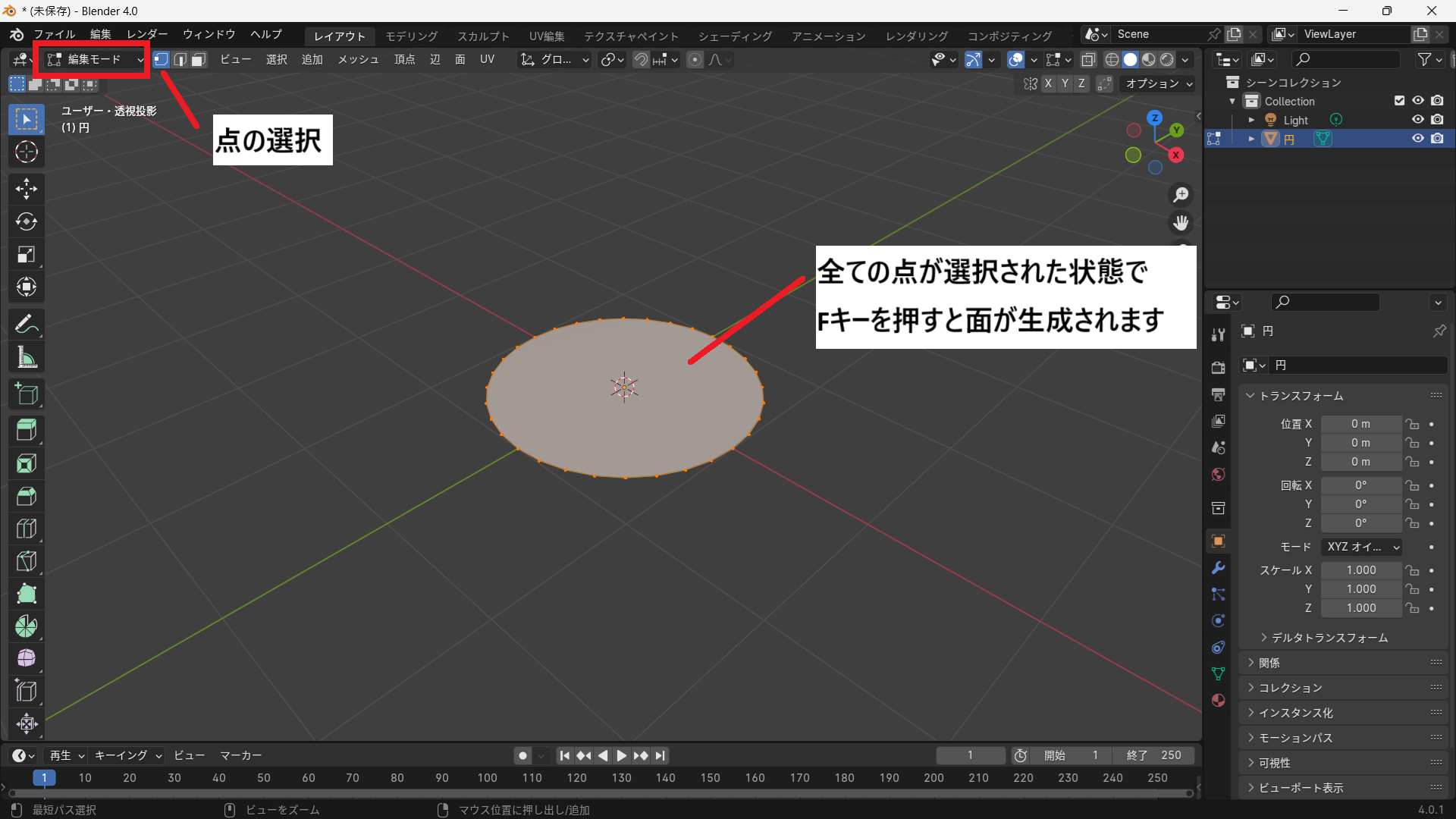

編集モードから、円の全ての点を選択した状態でFキーを押して面を作ります。
面を作ったらオブジェクトモードに戻します。

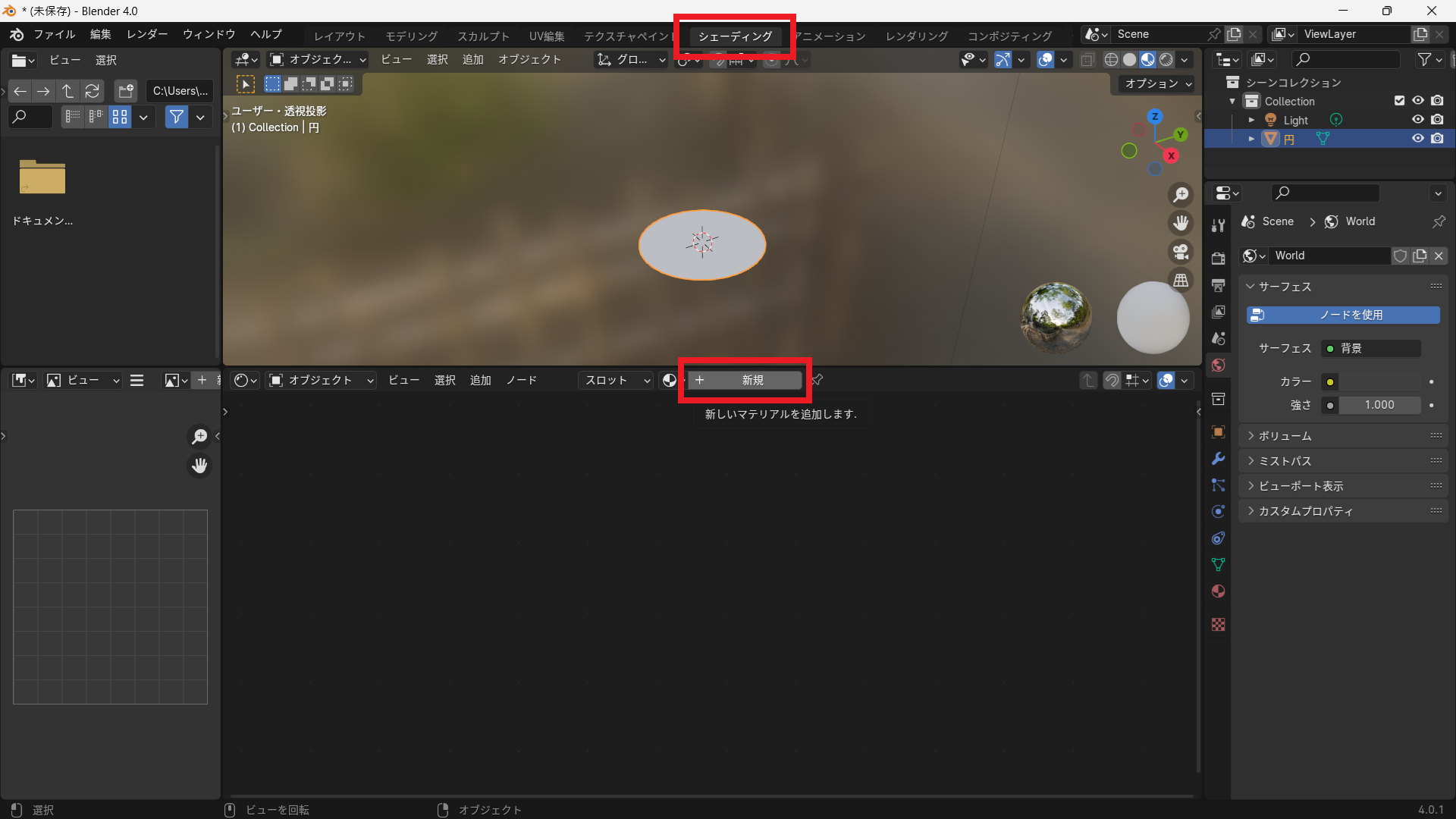

「シェーダーエディター」を開き、新しいマテリアルを追加します。

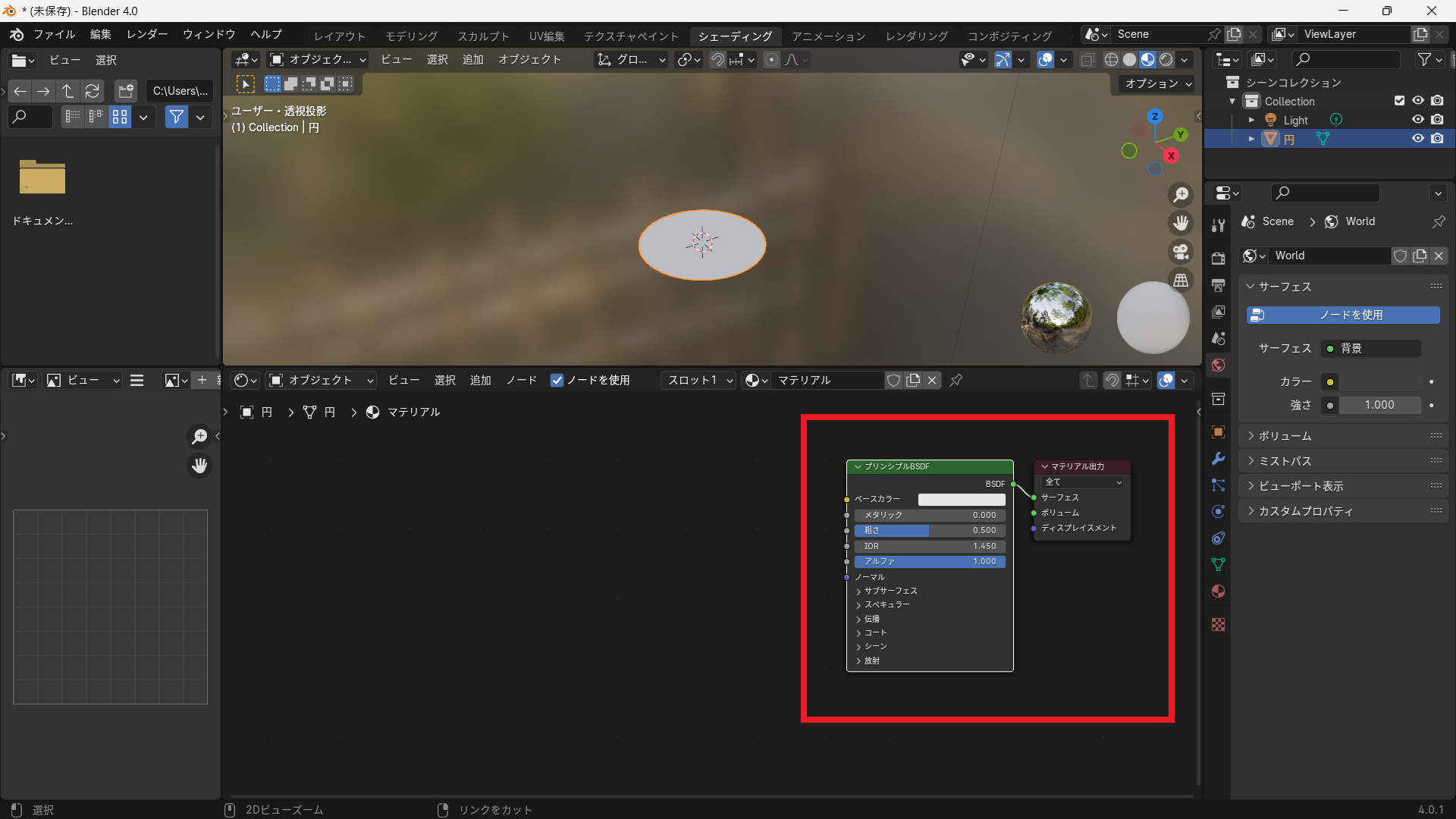

プリンシプル BSDFとマテリアル出力は、使用するので消さずに残します。ここにノードを追加して「扇形マスク」を作成していきます。

ステップ1：座標を準備

まず、オブジェクト上で位置情報を扱えるようにします。

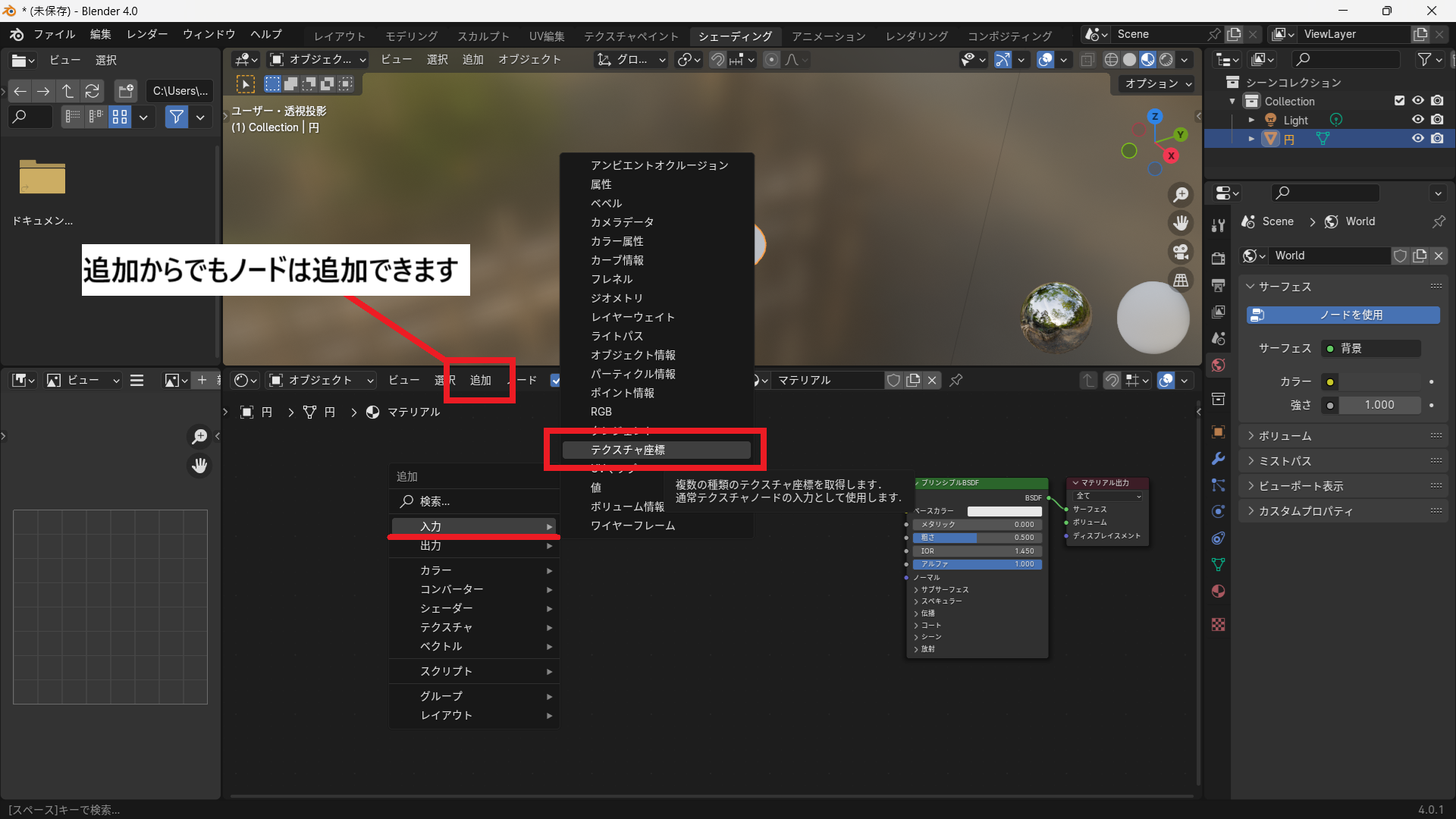

ノードは Shift + A で追加できます。

テクスチャ座標 ノードを追加します。

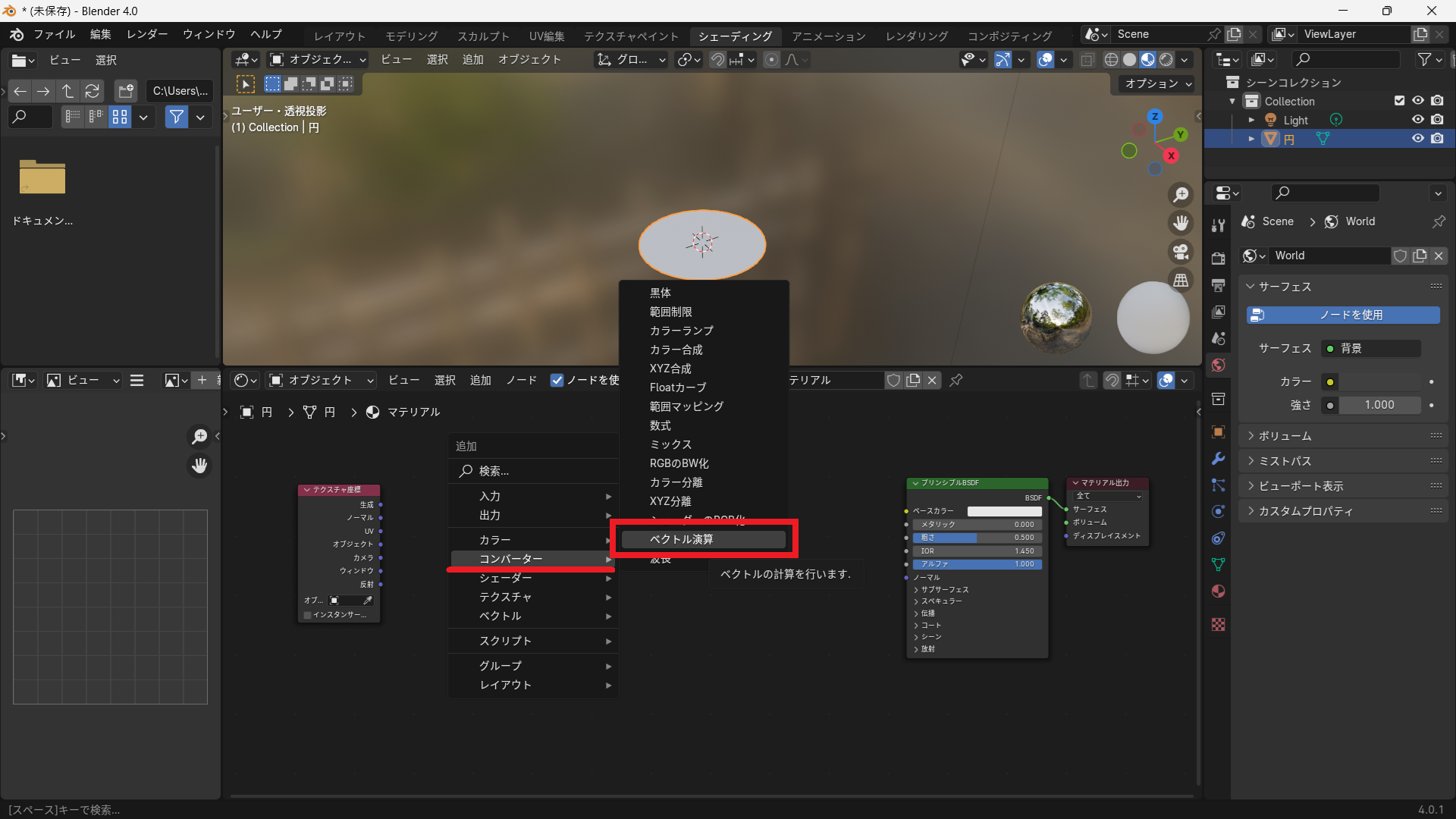

ベクトル演算 ノードを追加します。

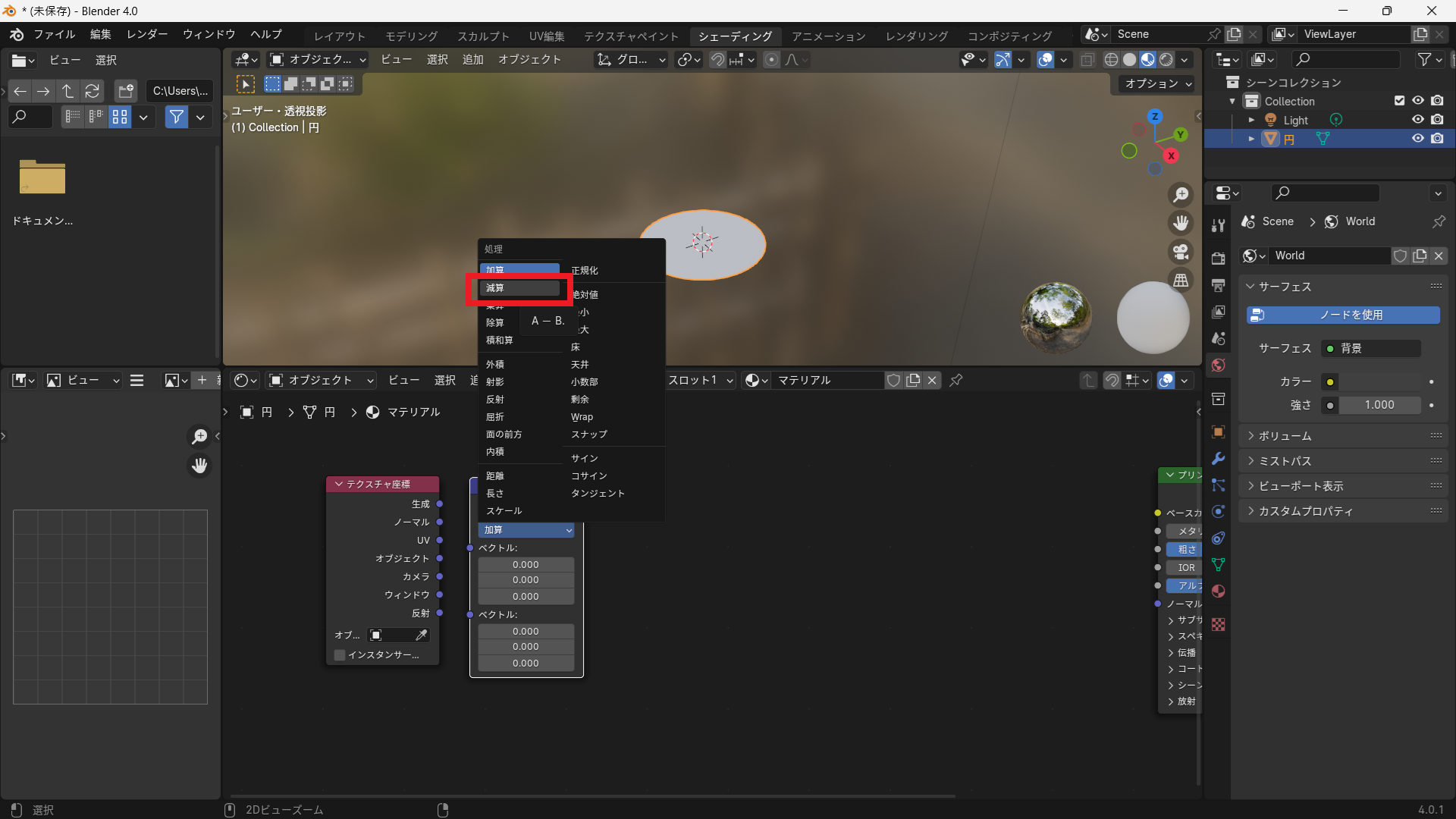

演算タイプを 「減算」 に変更します。このノードで円の中心位置を調整します。

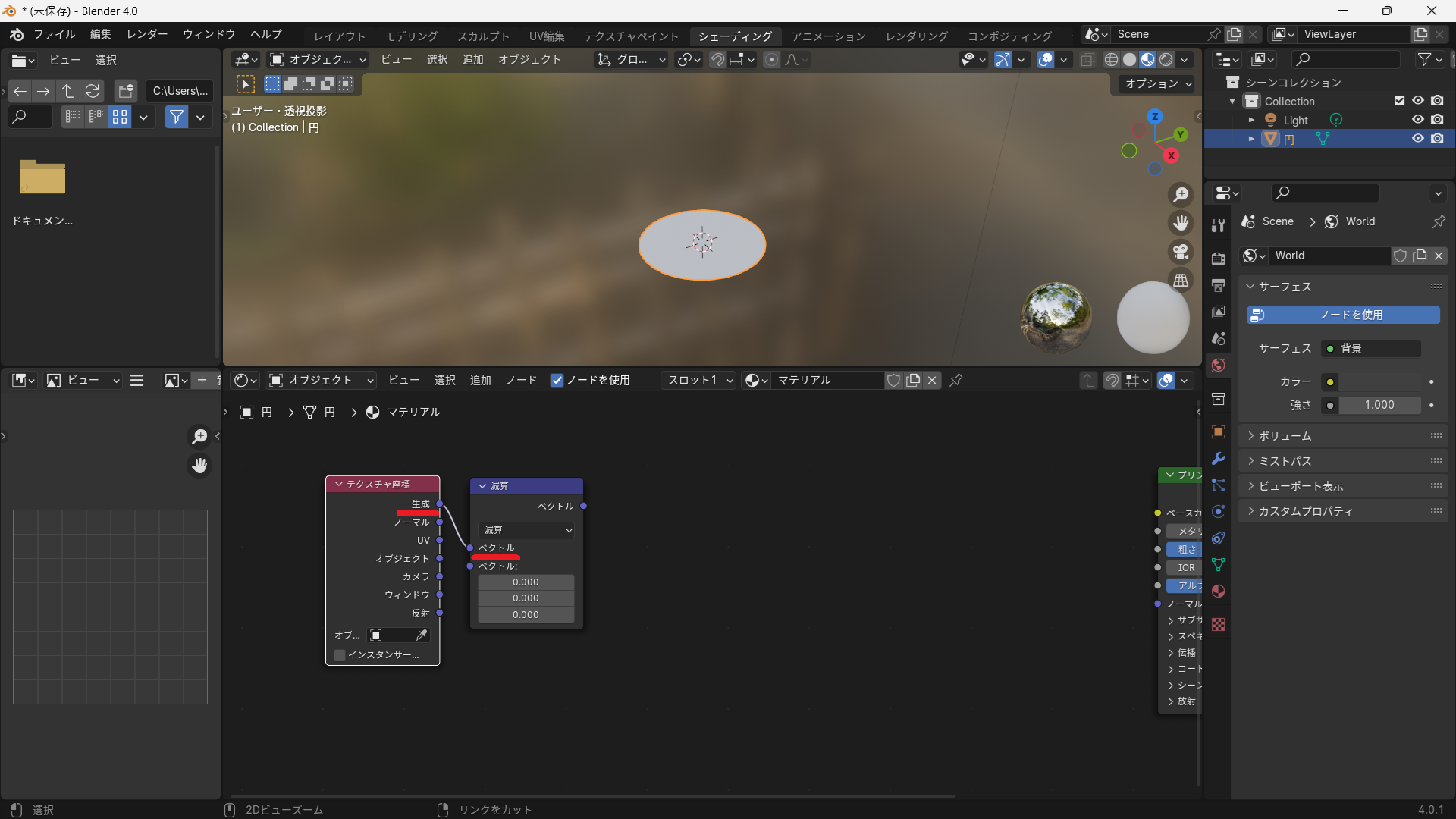

テクスチャ座標ノードの「生成」を、ベクトル演算ノードの「ベクトル」 に接続します。

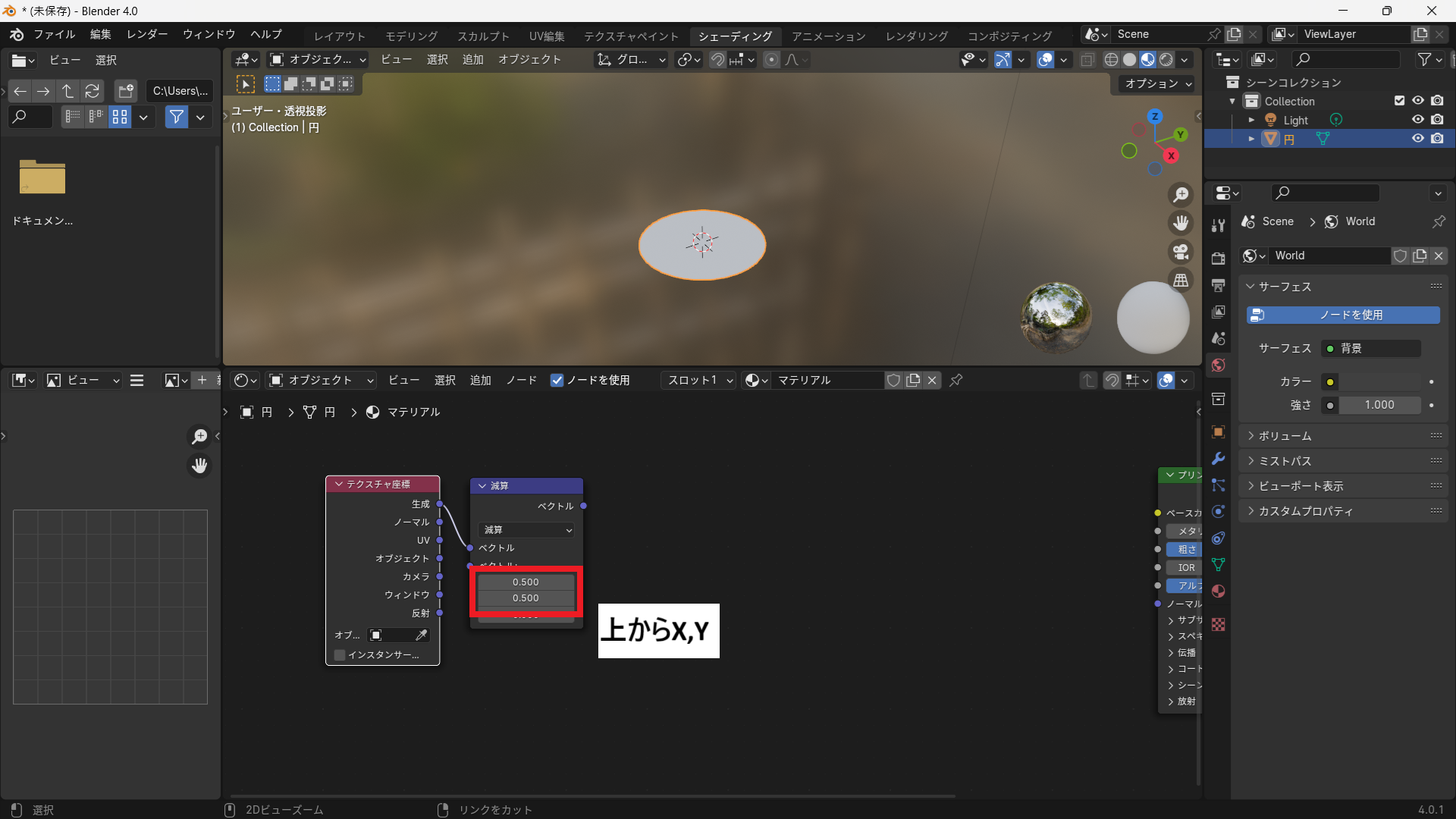

ベクトル演算ノードのもう一方の入力（ベクトル） に中心位置を指定します。
　円を標準サイズで使用している場合は、
　X = 0.5、Y = 0.5、ZはそのままでOKです。

この設定により、オブジェクト上の「(0.5, 0.5)」を円の中心として扱えるようになります。
値を変えれば、円の中心を自由にずらせます。

ステップ2：角度を求める

次に、各ピクセルが中心から見てどの角度にあるかを計算します。
ここで、扇形の範囲を作るための基本となる「角度マップ」を作ります。

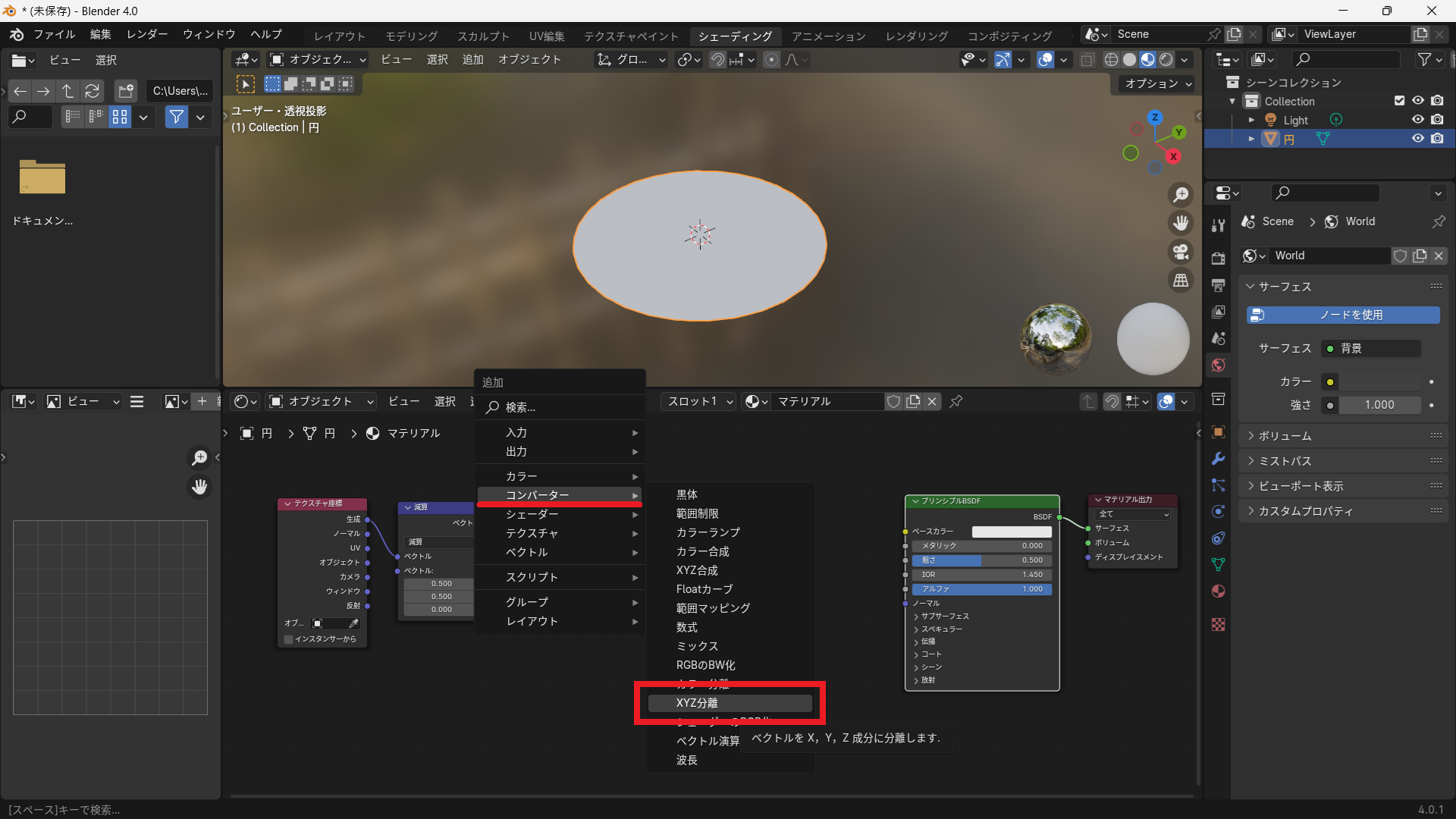

XYZ分離 ノードを追加します。

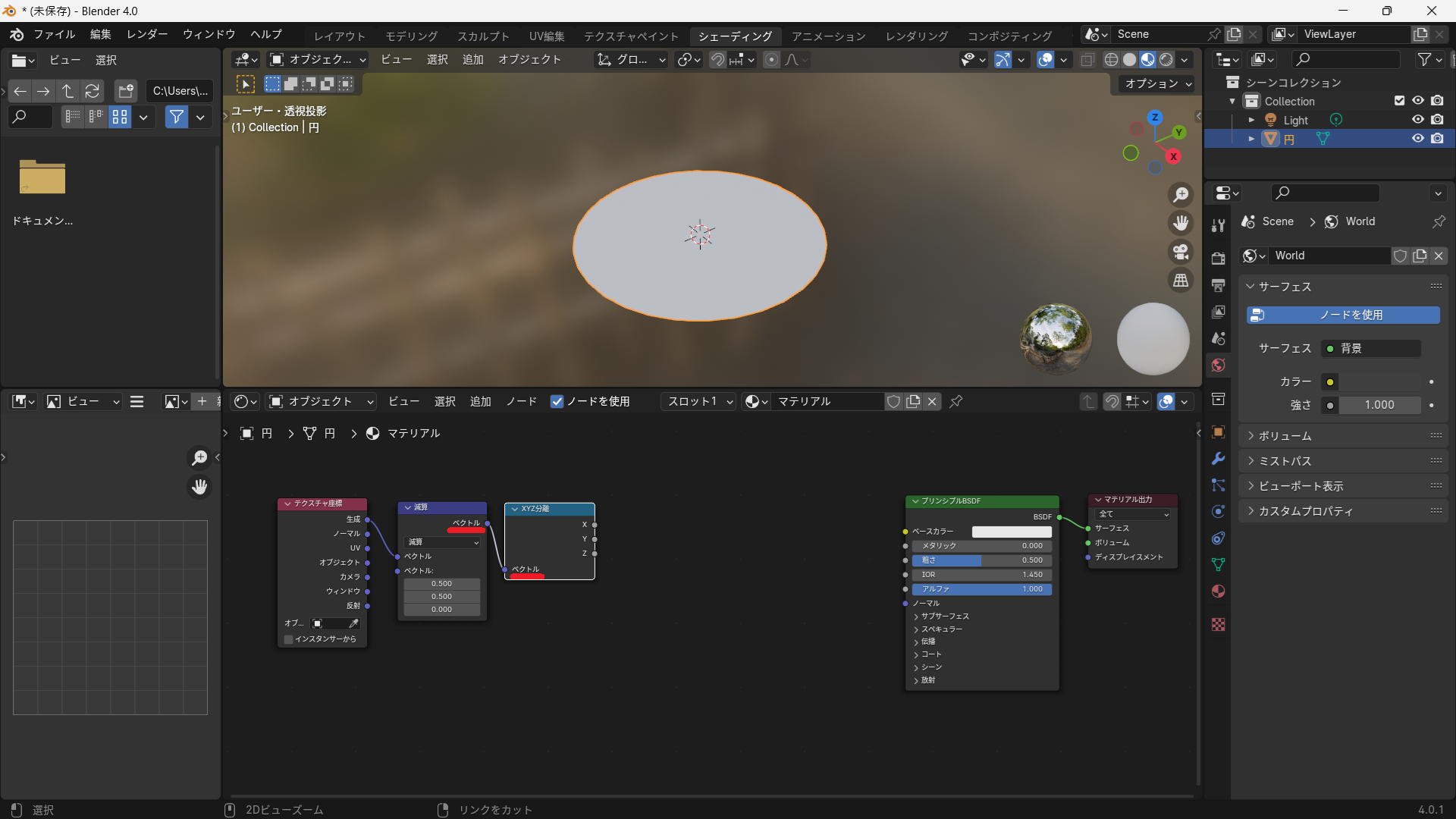

ベクトル演算ノードの「ベクトル」を、XYZ分離 ノードの「ベクトル」と接続します。
これで「X」と「Y」の値をそれぞれ個別に取り出せます。

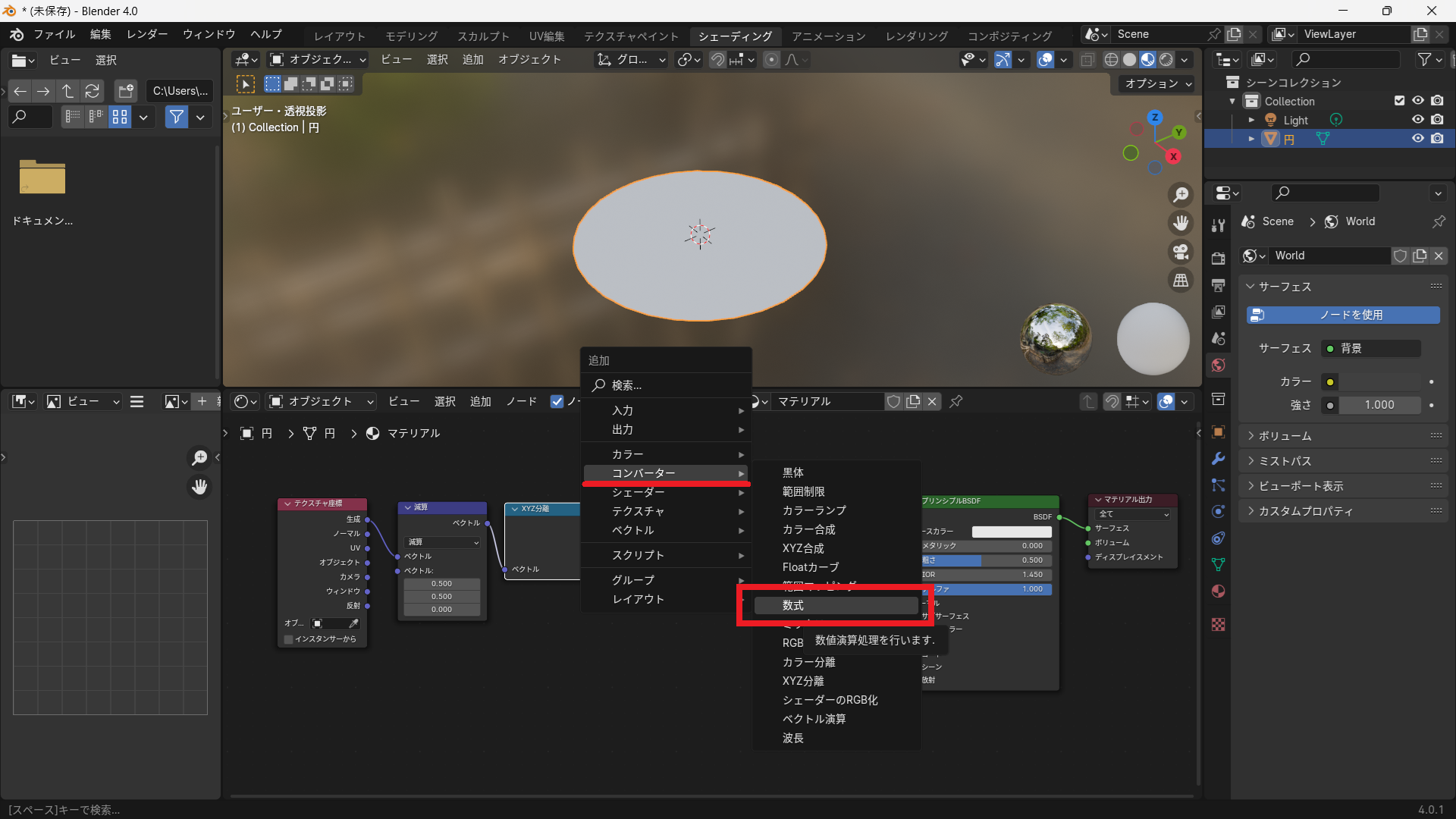

数式（Math）ノード を追加します。

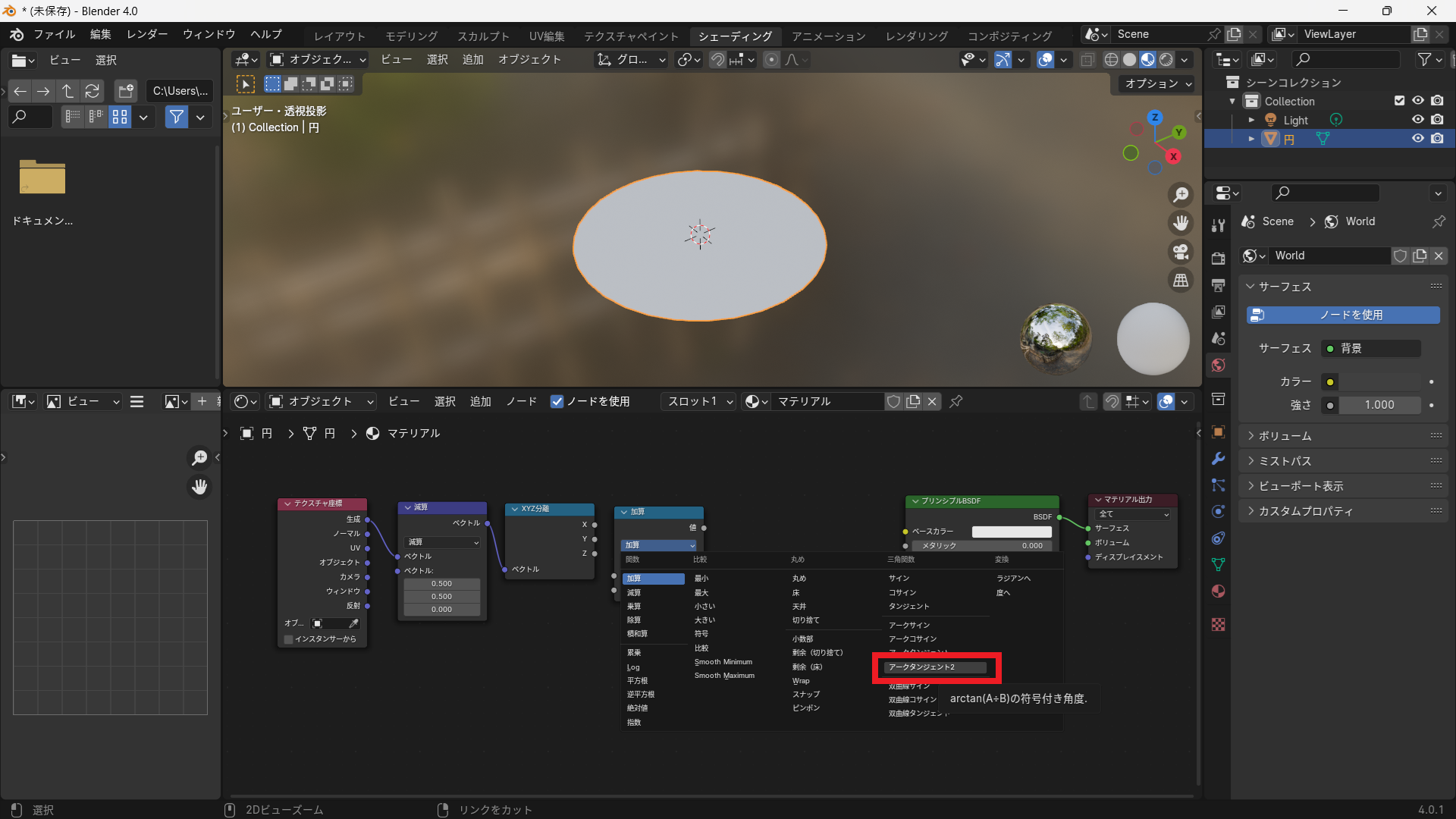

数式タイプを「アークタンジェント2」に変更します。
XYZ分離 ノードを、数式ノードに接続します。
「X」→「値1」(上)
「Y」→「値2」(下)
このノードは、各点の角度をラジアン（-π～+π）で出力します。

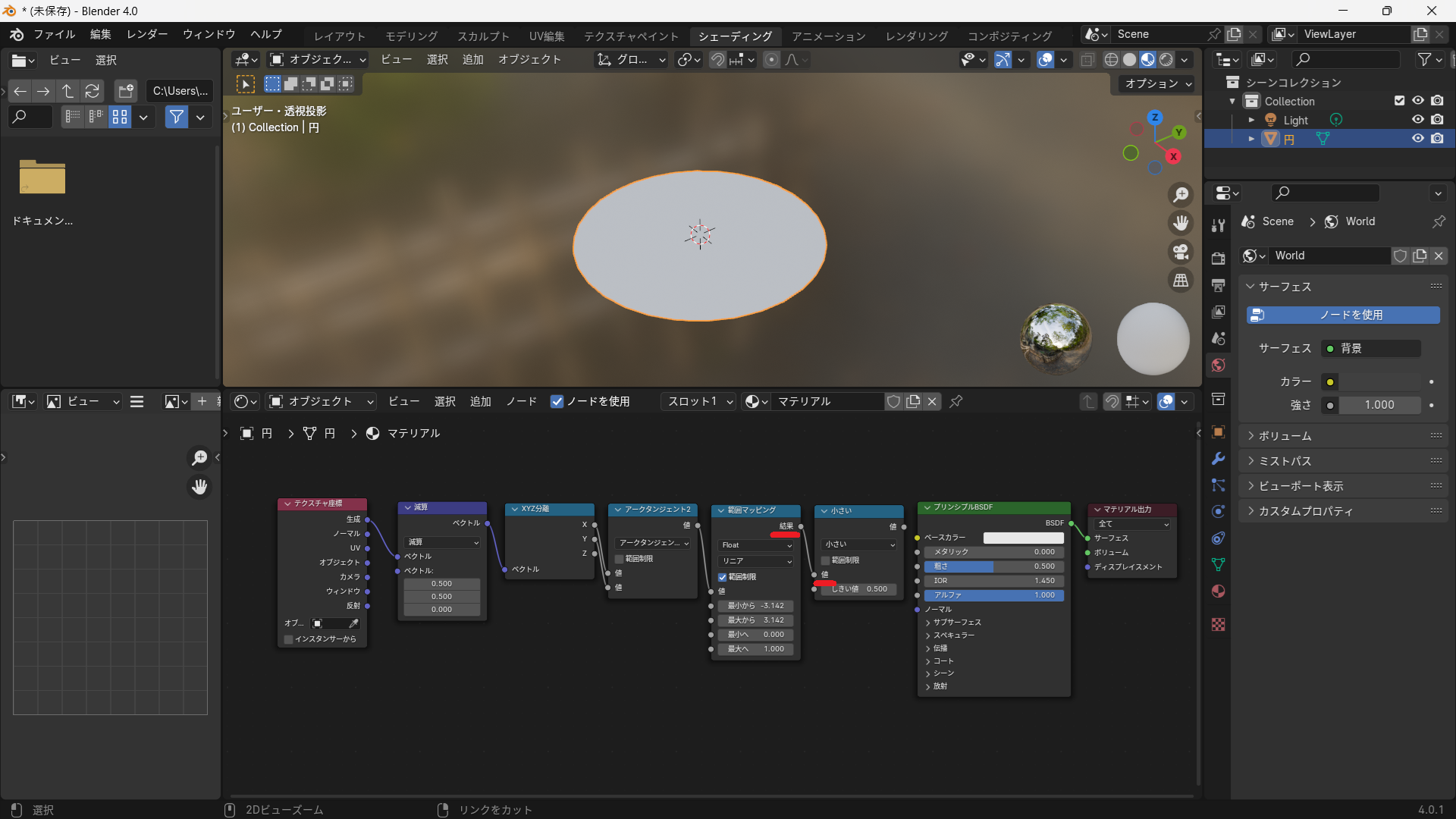

範囲マッピング（ Map Range）ノードを追加します。
数式ノードの「値」を、範囲マッピングノードの「値」と接続します。

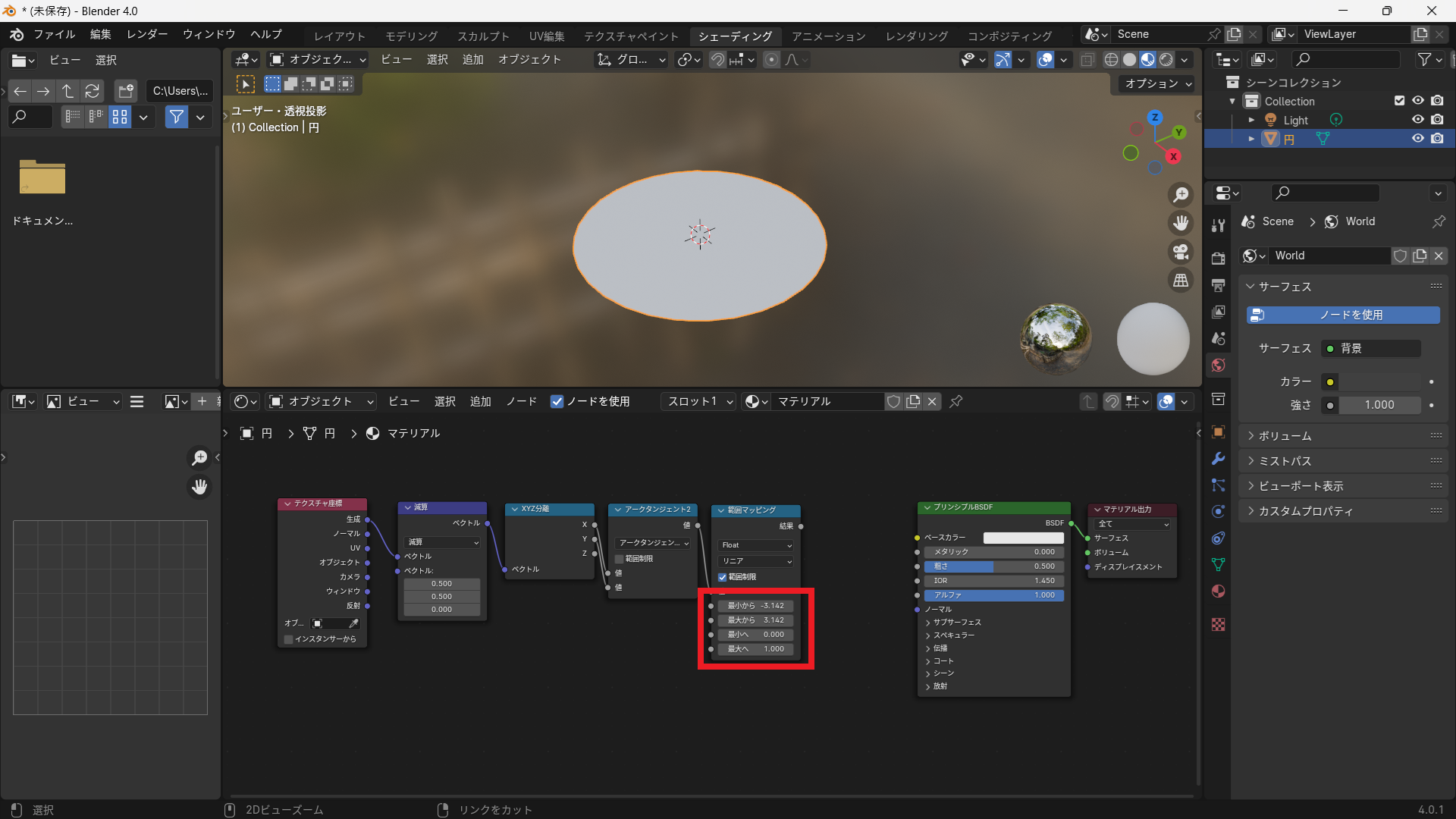

範囲マッピングノードの設定値を以下の数値に変更します。

　設定例：
　- 入力最小値：-3.14159
　- 入力最大値：3.14159
　- 出力最小値：0
　- 出力最大値：1

これで角度が「0～1」の範囲に正規化され、
後で角度範囲を自由に制御できるようになります。

ステップ3：角度で表示範囲をコントロール

次に、先ほど求めた「角度（0～1に正規化された値）」を使って、
どの範囲を表示するかを決めます。

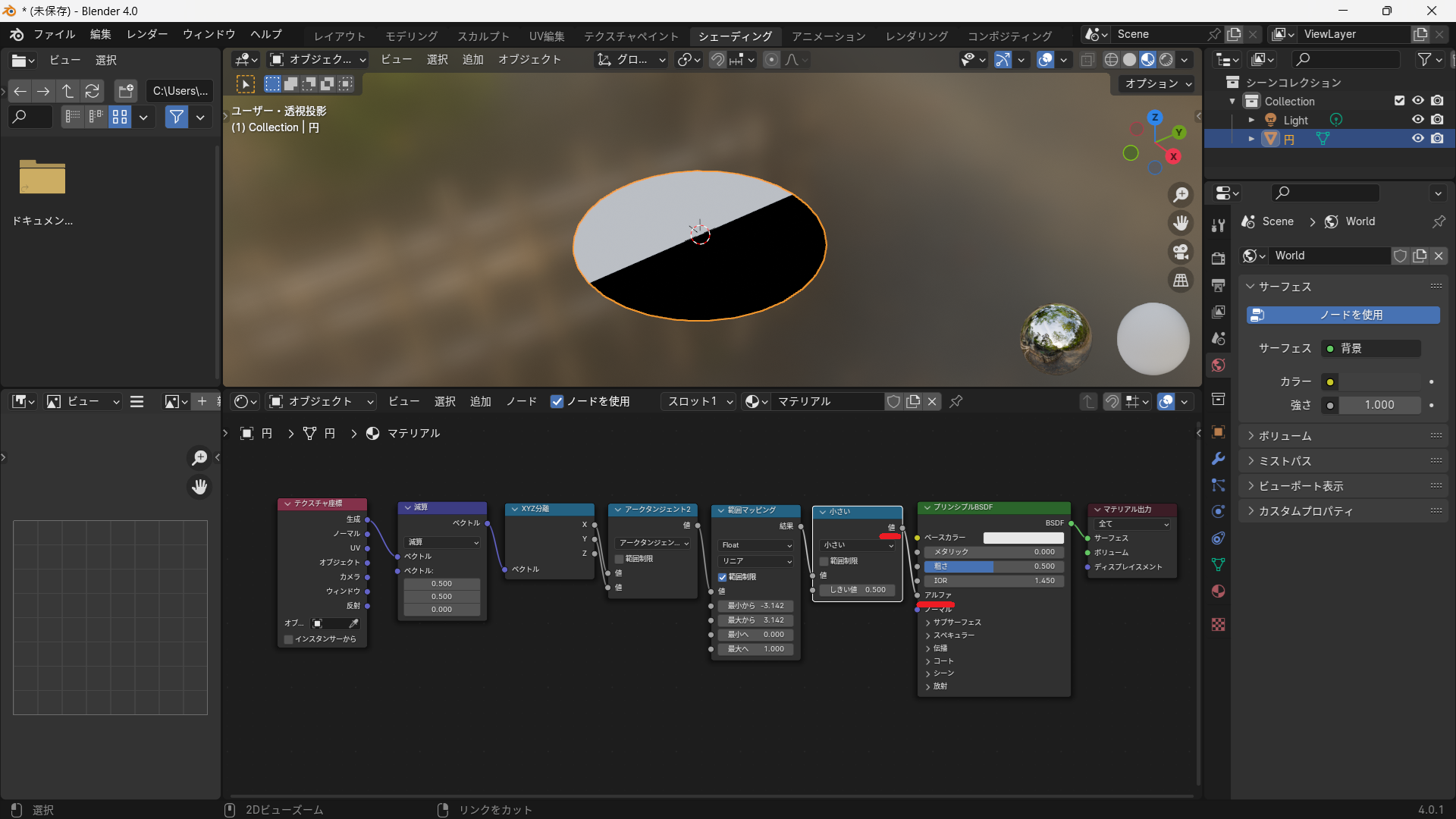

数式（Math）ノード を追加します。

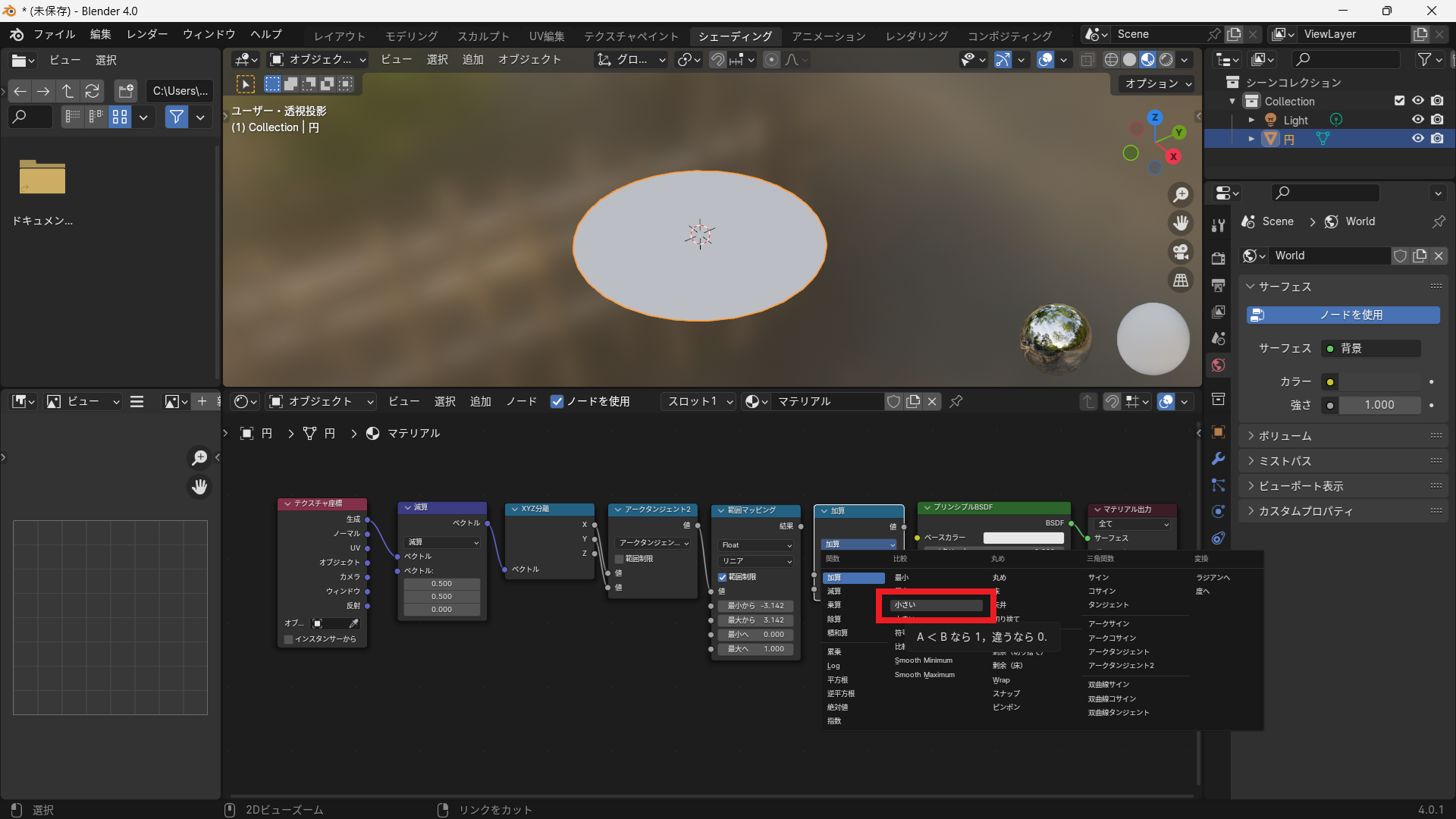

数式タイプを「小さい」に変更します。
　このノードは、「入力Aが入力Bより小さい場合に1、それ以外は0」を出力します。
　つまり、指定した角度までを白（表示）、
　それ以外を黒（非表示） にすることができます。
数式「小さい」ノードの値に「範囲マッピング（Map Range）」の出力を接続します。
